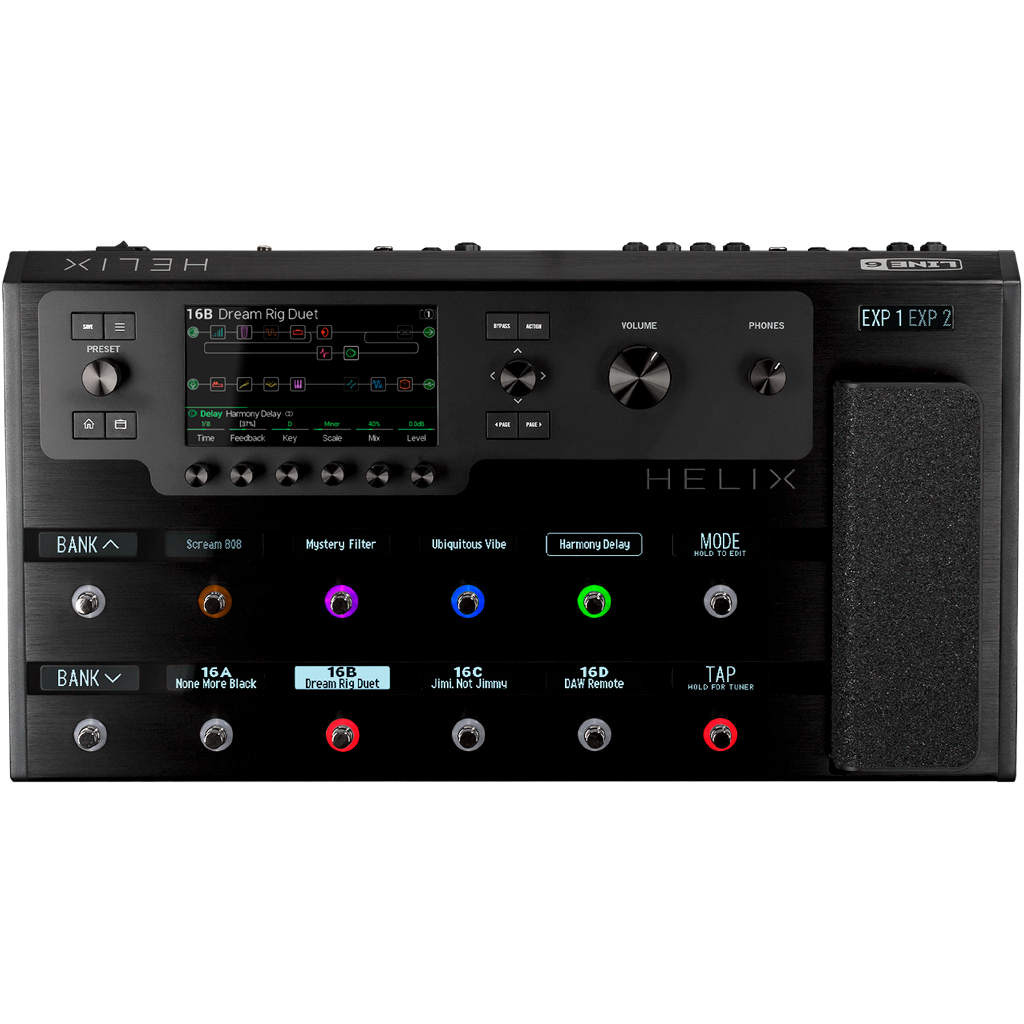

Save: Presiona este botón para cambiar el nombre o guardar los cambios realizados en el preset. Presiona dos veces para guardar rápidamente.
Menu: Presiona este botón para sumergirte un poco más en Helix, y encontrarás Command Center, Global EQ, Global Settings y otros menús.
Preset: Gira para seleccionar presets. Presiona para abrir la vista Setlist, donde puedes acceder hasta 1.024 ubicaciones preestablecidas.
Home: Si alguna vez te pierdes, presiona este botón para regresar a la pantalla de inicio principal.
Amp: Presiona este botón para saltar rápidamente a los parámetros de la tabla de tonos (Gain, Bass, Mid, Treble, etc.) de cualquier modelo Amp + Cab, Amp y Preamp en el preset actual. Si tu preset tiene más de uno de estos tipos de bloque, presiona varias veces para recorrer todas las pilas de tonos.
Main Display: Esta gran pantalla LCD a color es tu ventana al poder de Helix. La mayoría de las funciones se pueden realizar sin bucear en el menú.
Bypass: Presiona este botón para encender y apagar el bloque seleccionado.
Action: Presiona este botón para abrir el panel de acción para el bloque o pantalla seleccionados. Desde la pantalla de inicio, el panel de acciones te permite mover, copiar, pegar y borrar bloques.
Joystick: Si el bloque o elemento seleccionado tiene más de una página de parámetros, aparecen puntos a la derecha del nombre del elemento. Presiona <PAGE o PAGE> para ver más parámetros.
Volume: Gira esta perilla para controlar el volumen de salida principal.
Phones: Gira esta perilla para controlar el volumen desde la salida PHONES.
Knobs 1-6: Gira una de las seis perillas debajo de la pantalla principal para ajustar el valor del parámetro arriba; presiona la perilla para restablecer el valor del parámetro. Si aparece un botón rectangular encima de una perilla, presiona la perilla para activar su función.
Scribble Strips: Las trece tiras de garabatos LCD Helix indican la asignación actual de cada pedal, por lo que nunca hay sorpresas durante un espectáculo.
Up/Down Switches: Pisa FS1 / FS7 para seleccionar el banco de presets siguiente / anterior. Presiona FS1 y FS7 para ingresar al modo de interruptor de pie de instantánea. Mantén presionados FS1 y FS7 para recorrer el banco, el preajuste y la instantánea hacia arriba y hacia abajo.
Preset Switches: Mientras estés en el modo de conmutador de pedal de preajuste, pisa un conmutador de pedal para seleccionar un preajuste.
Stomp Switches: Mientras estés en el modo de pedal Stomp, pisa un pedal para activar y desactivar tu (s) bloque (s).
Mode Switch: Pisa FS6 para alternar entre los modos de conmutador de pedal Preset y Stomp. Mantén pulsado para el modo de edición de pedal (edita bloques con los pies, ¡incluso mientras experimentas!).
Tap/Tuner Switch: Pisa repetidamente FS12 para ajustar el tempo. Mantén pulsado para abrir el sintonizador. Toca brevemente para abrir el panel de tempo.
Expression Pedal 1 (and 2): Mueve el pedal de expresión para controlar el volumen, el wah o una combinación de parámetros de amplificador y / o efectos.

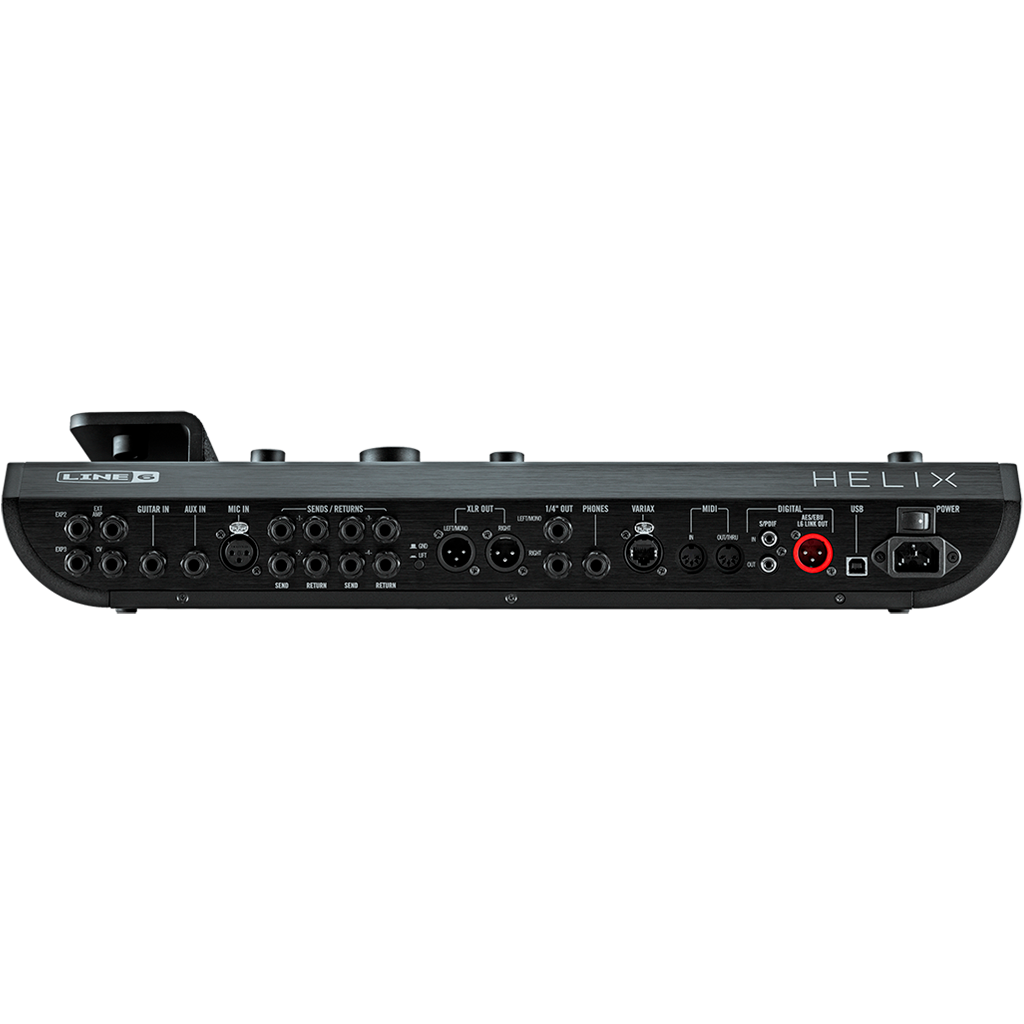

Especificaciones (Entradas/Salidas)
Power Switch
AC In: Conecta Helix a una toma de corriente CA con conexión a tierra.
USB: Helix también funciona como una interfaz de audio de alta calidad, multi-in / out, 24-bit / 96kHz para computadoras Mac® y Windows®
Exp 2 and 3: Se pueden conectar dos pedales de expresión adicionales a Helix y asignarlos para ajustar una amplia variedad de parámetros.
Ext Amp 1/2: Conéctate a tu amplificador de guitarra tradicional para cambiar tus canales o activar y desactivar tu reverberación.
CV/Expression Out: Conéctate a la entrada del pedal de expresión en pedales o entrada CV (Control de voltaje) en pedales o sintetizadores clásicos.
Aux In: Conecta aquí una guitarra o bajo secundario equipado con pastilla activa.
Mic In
Sends/Returns 1-4": Estas entradas y salidas de 1/4” se pueden usar como bucles de efectos para insertar pedales de efectos.
Ground Lift Switch: Presiona este botón para eliminar los bucles de tierra entre tu equipo.
XLR Outs: Usa cables XLR balanceados para conectar tu equipo de estudio o el mezclador de la casa, altavoces PA o FRFR cuando toques en vivo.
1/4” Outs: Utiliza cables TS de 1/4" no balanceados para conectar tu amplificador de guitarra, altavoz (s) FRFR, monitores de estudio u otro sistema de reproducción. Cuando utilices un solo amplificador o altavoz, conecta sólo el conector LEFT / MONO 1/4".
Phones Out
Variax Input: Esta entrada proporciona potencia, audio digital, control de efectos y recuperación instantánea entre Helix y una guitarra Line 6 Variax.
MIDI In, Out/Thru: Conecta Helix a tu equipo MIDI para enviar y recibir cambios de programa, controladores continuos y otros mensajes MIDI.
S/PDIF In/Out: Conecta digitalmente Helix a tu equipo de estudio mediante cables S / PDIF (RCA de 75 ohmios).
